冷热冲击试验箱-GB/T17627.1和IEC61180-1标准中脉冲电压测试|冲击电压测试|瞬态过电压测试的判定


    在电气测量领域,接触颇多的测试标准,无论欧盟EN或IEC标准、UL标准、JIS标准和我们国标GB标准,其中有诸如“脉冲电压测试”、“冲击电压测试”、“瞬态过电压测试”等测试项目,往往我们比较难分辨或误解,今天我们Delta德尔塔仪器小编就帮大家推荐一款我们开发出的全新智能型 “脉冲电压试验仪”(脉冲电压发生器|冲击电压试验仪|瞬态电压测试仪) 。

1、瞬态过电压:

  过电压是指峰值大于在正常运行下最大稳态电压的相应峰值的任何电压。过电压包括暂态过电压、瞬态过电压(含通断操作过电压和雷击过电压)、功能过电压。

  瞬态过电压是指振荡的或非振荡的,通常为高阻尼的,持续时间只有几毫秒或更短的短时间过电压。瞬态过电压来源一般有二种:一种来自系统的瞬态过电压,该系统与设备的接线端子连接;另一种来自设备自身产生的瞬态过电压。

  瞬态过电压的试验目的,旨在考核每一个小于表16规定值的最小电气间隙,包括在电极之间电气间隙的任何处,在不同的现场条件的情况下耐瞬态过电压能力。

2、 脉冲电压试验:

  脉冲电压是指试验时施加的非周期性瞬态电压。它通常迅速上升至峰值然后较缓慢地降到零。额定脉冲电压是根据器具的额定电压和过电压类别而确定的电压,用来检验器具绝缘耐受瞬态过电压的规定承受能力。

  脉冲电压试验是根据额定脉冲电压确定试验电压,用GB/T17627.1(eqvIEC61180-1)规定的1.2/50μs标准脉冲一致的空载波形进行脉冲电压试验。试验目的是检验家电产品,在脉冲电压下器具承受瞬态过电压的能力。它由一个有效阻抗为12Ω的脉冲发生器提供。脉冲试验电压以不小于1s(一般推荐3S)的间隔对每个极性施加3次,试验目的是检验家电产品,在脉冲电压下器具承受瞬态过电压的能力。

3、冲击电压试验:

     冲击电压是指作用时间极短的电压,如雷电冲击电压或操作冲击电压。冲击电压作用下的气体介质击穿现象。冲击电压可分两类:一类是雷电冲击电压,其标准波形为1.2µs /50µs,是模拟雷闪放电时造成的雷电过电压;一类是操作冲击电压,标准波形为250µs /2500µs或波前时间为2000~3000的衰减振荡波,为模拟开关操作或系统故障时产生的操作过电压(见过电压)。不同电极形状空气间隙的雷电冲击击穿电压如图3 所示。由于冲击击穿电压有随机分散性,一般取50%概率的数值。冲击击穿电压与试验电压极性和电极形状有关。冲击电压击穿可以发生在波前或波尾部分,视电压高低而定。电压越高,击穿时延越短。击穿电压与时延的关系曲线常称伏秒特性(见绝缘强度)。它对电力系统的绝缘配合有重要意义。同样,由于作用时间的影响,操作冲击电压下间隙击穿电压比雷电冲击电压下的低。而在一些高功率脉冲装置产生的几十纳秒脉冲电压下,间隙击穿电压则高得多。


设备概述:

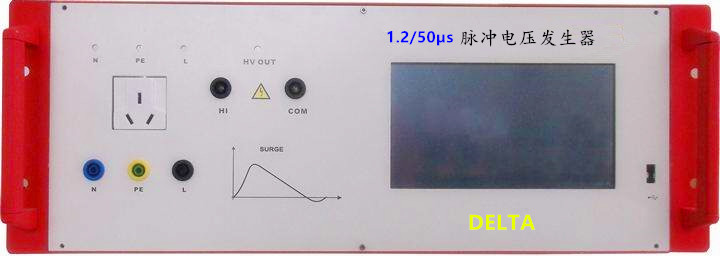

     GS-1035S 脉冲电压试验仪是波形为1.2/50µs的标准雷电波试验装置。仪器波前时间为1.2µs,波后时间为50µs。仪器符合国标GB 14048.1-2012、GB 14048.2-2008、GB 16916.1-2003、GB 16917.1-2003、GB 17627.1(eqvIEC61180-1)、GB 14048.2、GB 17215.211-2006 /IEC 62052-11:2003、GB 4706.1-2005 (IEC 60335-1/A2 :2016)《家用和类似用途电器的安全通用要求》该标准新增的第14、19、29章节等标准要求用于检测元器件能承受瞬态过电压能力,以及器具的电气间隙和爬电距离,是厂家通过3C认证必备的设备。

适用范围:用于防雷变压器、太阳能、低压成套、低压电器、智能电表、电机、电线电缆、电动工具、漏电保护器等产品的安全性能检测。

典型用户:全国各大省、市检测机构及3C认证生产厂家。

仪器特点:

1、手动/自动双模式,手动模式通过调节旋钮手动调节冲击电压,自动模式冲击电压值由系统自动调节;

2、具有程控自动功能,提供485通讯接口及程控协议,可根据需要组建程控测试系统,通过计算机或者程控网络控制冲击电压及各项参数;

3、提供1/100分压接口,用于示波器跟踪输出电压波形及监控输出电压,电压输出波形无振荡及失真;

4、TFT真彩液晶触摸屏显示,同时显示直流电压、冲击电压、间隔时间、冲击次数;

5、触摸按键,微电脑控制,可选中英文程序菜单及中英文面板,方便出口。


主要技术参数:

1.波前时间:1.2ms±30%(标准规定);

2.半峰值时间:50ms ±20%(标准规定);

3.冲击极性:正、负;

4.峰值电压 范围(常规4种,接受客户定制规格):

        a)    1KV~6 kV ±3%;

        b)    1KV~12 kV±3%;

        c)    1KV~20 kV ±3%;

        d)    1KV~30 kV ±3%;

5.仪器内阻 12Ω ±10%(标准规定;

6.脉冲间隔时间:5~99次;

7.冲击次数:1~9999次;

8.数据接口:仪器配有波形检测口,可外接泰克数字示波器检测波形。


温馨提示:购买脉冲电压试验仪应该注意下列事项:

1. 仪器的内阻:GB 4706.1-2005标准中规定脉冲电压试验仪的内阻为12Ω;

2. 仪器的峰值电压范围:考虑到仪器可以做全系列的家电产品测试,电压范围应该选择为上限300V~12kV;

3. 仪器的精度:由于GB4706.1-2005是参照GB/T17627.1( eqv IEC61180-1)规定,所以仪器的精度应该选择± 3%;

4. 常见的峰值电压表有指针及数字式两种,推荐选用数字式的。
