动力电池加速度冲击试验台

GB/T31467.3-2015标准测试要求：

1）测试对象为蓄电池包或系统；

2）对测试试样施加25g、15ms的半正弦冲击波形，Z轴方向冲击3次，观察2h；

3）试样要求：蓄电池包或系统无泄漏、外壳破裂、着火或者爆炸等现象，并保持连接可靠、结构完好，试验后的绝缘电阻不小于100Ω/v。

设备配置

主要技术参数

主要性能：

1、采用液压提升，高压油液制动的自由跌落式冲击机，

2、采用气液增压、强力摩擦抱闸防二次冲击制动功能；

3、冲击测量仪：单通道数据采集，可以同时进行两个通道的加速度数据测量、存储、报表打印、数据回调、 数据库管理等功能。

4、采用橡胶模块，产生广范的任意作用时间之半正弦波脉冲。

5、可做包装箱的等效落下试验。

设备性能介绍

1、工作平台

采用高强度进口铝合金工作平台.

2、升降机构

采用液压升降系统

3、升降高度控制

提升的高度通过安装在底座上的光电编码器组件测量，光电编码器测量具有精度高、抗干扰能力强，可靠性高，保证了冲击的重复性。

4、刹车系统

采用气压制动，强力摩擦抱闸防二次冲击制动功能可以快速、可靠地制动，防止二次反弹

5、缓冲系统

由底座、阻尼器、气囊组成。减振系统可以减小工作平台冲击传递至地面的冲击力。

6、波形发生器

1、半正弦波：实现不同的冲击脉冲宽度1—30ms ，

2、方波：特制气缸、调压阀组成

3、后峰锯齿波：特制模具、熔炉、铅块组成

7、安全装置

急停开关: 通过强制断开动作机构的接点熔接等紧急情况下切断电路

选购：安全地毯

8、冲击测量系统介绍与特点

系统符合MIL-STD-810、GJB-150-18-86及IEC68-2-27 标准，它具有精准、快速的冲击波形捕捉能力，zui高采样率可达1MHz，您不必再担心哪怕很窄小的冲击事件被漏过。

它同时也是一个整合的解决方案，您不必忙碌于波形查看和记录，它可以从捕捉冲击事件到生成报告一并完成，更重要的是，它还为您提供了冲击响应谱（SRS）分析功能，可以帮助您对于冲击脉冲对实际系统的潜在损伤进行有效的评估。最后，辅助的力变形、冲击响应等分析可以帮助您了解冲击结果的更多细节。

测量系统特点

符合MIL-STD-810，GJB-150-18-86，IEC68-2-27标准，DELL标准

zui高采样频率可达1MHz

zui大测试加速度100,000gn

zui小测试脉宽0.1ms

多帧波形记录与回放

支持内、外部触发

分析功能：

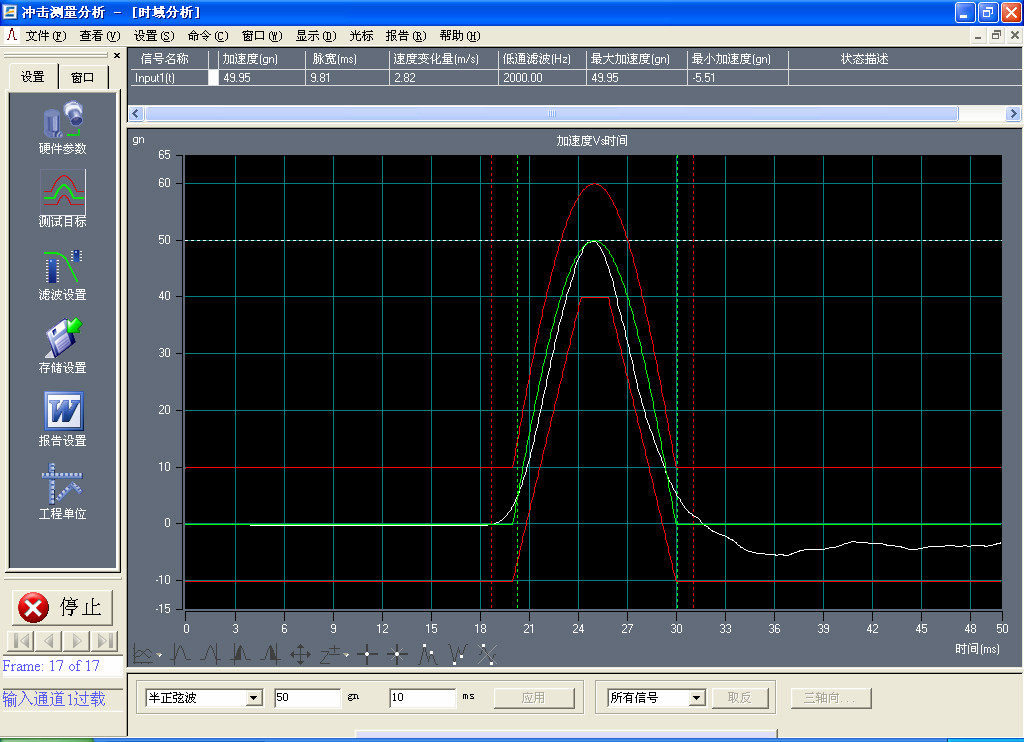

冲击波形瞬态捕捉

瞬态捕捉帮您得到单个或多个脉冲，系统自动分析冲击脉冲的峰值、脉宽、速度变化量、头部伤害指数HIC等数据,自动将捕获的脉冲波形匹配到理想波形，并比较两者间的偏差

冲击响应谱分析

冲击响应谱分析可对冲击产生的潜在损伤进行评估，为设计产品的抗冲击能力提供依据。系统对每个冲击脉冲进行SRS分析，比较实际SRS和目标SRS的偏差。

其他分析

力变形分析、冲击响应演示、旋转冲击分析等冲击试验中必要的分析。力变形分析计算脉冲产生的力峰值、变形峰值、能量、效率等。冲击响应演示提供学习冲击响应谱的工具。旋转冲击分析用于旋转冲击机器或其他旋转控制事件，该信号由轴向加速度测量计算得到。

设备符合标准：

依据（GB/T31467.3-2015电动汽车用锂离子动力蓄电池包和系统第3部分：安全性要求与测试方法）标准中第7.2章节条款要求。
